Mühlengetriebe D3500/67
| Ursprünglicher Hersteller | GDW, SKET |
| Verwendung für | Mühlen 2,6 x 13 m, Ablösung des Sunderlandgetriebes. Getriebe mit Getriebestufen: 3677.21 und 3677.22 (800 kW), 3677.94 (1000 kW) |
| Nennleistung / Motorleistung | 800 kW (Stoßleistung 1.600 kW) |
| Auslegungsfaktor / Anlagenfaktor | 1,6 bis 2,0 nach Annahmen und Berechnungsverfahren 1955 (keine DIN, keine TGL) |
| Antriebsdrehzahl | 750 U/min |
| Übersetzungsverhältnis | 36,874285 |
| Verwendete Lagerung | Gleitlager |
| Gewicht des Getriebes | ca. 50.000 kg |
| Reparaturmöglichkeit des Originalgetriebes | Neue Getriebestufen in umgestellter Ausführung, geschweißte Stirnräder. Gleitlagerwechsel |
Ablösung durch dreistufige Ausführung mit Wälzlagerung:
Getriebe DD3500/84 – W
| Nennleistung | 1.000 kW (Stoßleistung 2.000 kW) |
| Anlagenfaktor | 2,0 (Berechnung nach TGL 10545, 10546) |
| Antriebsdrehzahl | 750 U/min |
| Übersetzungsverhältnis | 36,5812 |
| Verwendete Lagerung | Wälzlager |
| Gewicht des Getriebes | ca. 46.100 kg |
Ablösung VAKOMA Neuentwicklung 2535V-1/2
Mit gehärteter und geschliffener Verzahnung. Berechnung nach DIN 3990 für Anlagenfaktor = 2,0
Hinweis:
Gleitlager nach Zeichnung 3677.93. VAKOMA Getriebe für Ablösung in der Projektierung. Fundamentänderung erforderlich. Moderner Hilfsantrieb mit Abweisklauenkupplung kann geliefert werden. Für Kupplung zur Mühle kann Membrankupplung projektiert werden.

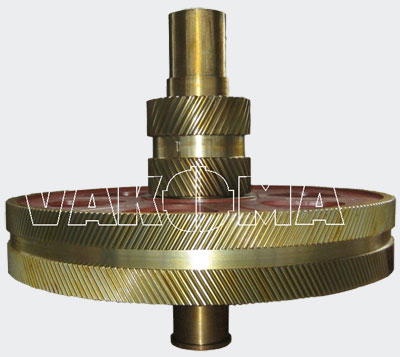

Getriebestufen D3500/67
| Ursprünglicher Hersteller | GDW, SKET |
| Verwendung für | Ersatzteile für Getriebe D3500 mit Doppelschrägverzahnung Modul 9 und 14 (Ablösung der Sunderlandverzahnung) |
| Nennleistung / Motorleistung | 800 kW (Stoßleistung 1.600 kW) |
| Auslegungsfaktor / Anlagenfaktor | 1,6 bis 2,0 nach Annahmen und Berechnungsverfahren 1955 (keine DIN, keine TGL) |
| Antriebsdrehzahl | 750 U/min |
| Übersetzungsverhältnis | 36,874285 |
| Verwendete Lagerung | Gleitlager |
| Gewicht des Getriebes | ca. 54.000 kg |
| Reparaturmöglichkeit des Originalgetriebes | Neue Getriebestufen werden mit umkonstruierten geschweißten Stirnrädern geliefert. Die Stirnräder und der Kuppelstern sind aufgeschrumpft. Zweiteiliger Verschlussdeckel für Abtriebswelle notwendig! |
Ablösevariante
Als Getriebestufen lieferbar, für den Einbau in vorhandene verschleißfreie Gehäuse. Gleitlager zweckmäßig ebenfalls erneuern. Zeichnungsnummer der Getriebestufen 3677.21 und 3677.22
 |
Getriebestufen D3500/67Download PDF-File |
Getriebestufen D3500/84
| Ursprünglicher Hersteller | GDW, SKET |
| Verwendung für | Ersatzteile für Getriebe D3500 mit Doppelschrägverzahnung Modul 14 und 20 (Verstärkte Ausführung zu D3500/21) |
| Nennleistung / Motorleistung | 1.000 kW ( Stoßleistung 1.800 kW) |
| Auslegungsfaktor / Anlagenfaktor | 1,6 bis 1,8 nach Berechnungsmethoden von 1984 (TGL 10545, 10546) |
| Antriebsdrehzahl | 750 U/min |
| Übersetzungsverhältnis | 36,658726 |
| Verwendete Lagerung | Wälzlager |
| Gewicht des Getriebes | ca. 54.000 kg |
| Reparaturmöglichkeit des Originalgetriebes | Neue Getriebestufen werden mit umkonstruierten geschweißten Stirnrädern geliefert. Die Stirnräder und der Kuppelstern sind aufgeschrumpft. |
Ablösevariante
Als Getriebestufen lieferbar, für den Einbau in vorhandene verschleißfreie Gehäuse. Wälzlager zweckmäßig ebenfalls erneuern.
