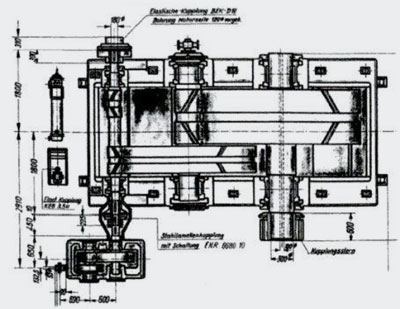

Mühlengetriebe D3600
| Ursprünglicher Hersteller |
GDW und Kooperation Polen |
| Verwendung für |
Zementmühlen |
| Nennleistung / Motorleistung |
1.600 kW |
| Auslegungsfaktor / Anlagenfaktor |
1,6 |
| Antriebsdrehzahl |
1.000 U/min |
| Übersetzungsverhältnis |
D3600/1: 58,5134
D3600/2: 54,143 |
| Verwendete Lagerung |
Gleitlager |
| Gewicht des Getriebes |
Mit Hilfsantrieb : 90.000 kg |

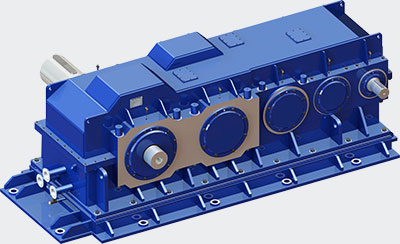

Ablösung Variante 1 (D3600/1) Getriebe VAKOMA 1606V – 1
Achsabstand 3950 mm
| Nennleistung |
1.600 kW |
| Anlagenfaktor |
2,0 |
| Antriebsdrehzahl |
1.000 U/min |
| Übersetzungsverhältnis |
57,975 |
| Verwendete Lagerung |
Wälzlager |
| Gewicht des Getriebes |
ca. 56.000 kg |

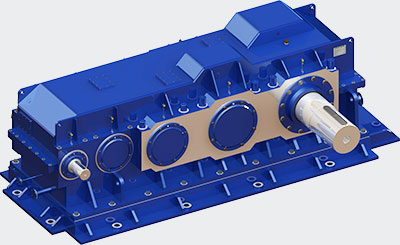

Ablösung Variante 2 (D3600/2) Getriebe VAKOMA 1606V – 2
Achsabstand 3950 mm
| Nennleistung |
1.600 kW |
| Anlagenfaktor |
2,0 |
| Antriebsdrehzahl |
1.000 U/min |
| Übersetzungsverhältnis |
54,497 |
| Verwendete Lagerung |
Wälzlager |
| Gewicht des Getriebes |
ca. 56.000 kg |
Hinweis:
Ablösung durch Getriebe VAKOMA 1606V-1 und VAKOMA 1606V-2 mit dauerfest ausgelegten Getriebestufen. Wälzlagerung für > 100.000 h (ca. 14 Jahre) ausgelegt. Fundamentänderungen notwendig, Abstimmung dazu empfehlenswert. Lieferung eines Ablösegetriebes (mit Adapter) zweckmäßig mit neuen Hilfsantrieb. Abtriebsseitige Membrankupplung kann projektiert werden.
