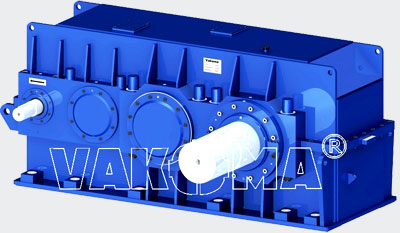

Mühlengetriebe D3500/Z1 und D3500/Z2

Ursprünglicher Hersteller	GDW, SKET
Verwendung für	Mühlen 2,6 x 13 m, Getriebe D3500 mit sog. Zwillingsstufe, Zeichnungsnummer des Getriebes: 3604.29 A1 und A2
Nennleistung / Motorleistung	810 kW (Stoßleistung 1.620 kW)
Auslegungsfaktor / Anlagenfaktor	1,6 nach Berechnungsverfahren TGL 10545, 10546
Antriebsdrehzahl	975 U/min
Übersetzungsverhältnis	A1: 49,04 A2: 47,31
Verwendete Lagerung	Gleitlager
Gewicht des Getriebes	ca. 48.500 kg
Reparaturmöglichkeit des Originalgetriebes	Neue Getriebestufen in umgestellter Ausführung, geschweißte Stirnräder. Wechsel der Gleitlager

Ablösung

Auf Anfrage liefert VAKOMA Neuentwicklung mit gehärteter und geschliffener Verzahnung. Berechnung nach DIN 3990 für Anlagenfaktor = 2,0

Hinweis:
VAKOMA Getriebe für Ablösungen können bedarfsweise projektiert werden. Fundamentänderung erforderlich. Moderner Hilfsantrieb mit Abweisklauenkupplung kann geliefert werden. Für Kupplung zur Mühle kann Membrankupplung projektiert werden.

D3500 Z1 Stirnradgetriebe OriginalzeichnungDownload PDF-File

Getriebestufen D3500/Z1 und D3500/Z2

Ursprünglicher Hersteller	GDW, SKET
Verwendung für	Ersatzteile für Getriebe D3500 mit an der Ritzelwelle der 2.Stufe angeschraubten Stirnrädern der 1. Stufe (Verzahnung doppelschräg abgewälzt). Die 2.Stufe hatte Sunderlandverzahnung.
Nennleistung / Motorleistung	800 kW ( Stoßleistung 1.600 kW)
Auslegungsfaktor / Anlagenfaktor	1,6 bis 1,8 nach Annahmen und Berechnungsmethoden von 1946 (keine DIN und TGL)
Antriebsdrehzahl	975 U/min
Übersetzungsverhältnis	49,728
Verwendete Lagerung	Gleitlager
Gewicht des Getriebes	ca. 54.000 kg
Reparaturmöglichkeit des Originalgetriebes	Neue Getriebestufen werden mit umkonstruierten geschweißten Stirnrädern geliefert. Die Stirnräder und der Kuppelstern sind aufgeschrumpft. Zweiteiliger Verschlussdeckel für Abtriebswelle notwendig!

Ablösung

Als Getriebestufen lieferbar, für den Einbau in vorhandene verschleißfreie Gehäuse. Gleitlager zweckmäßig ebenfalls erneuern.
