Drehrohrofengetriebe DDD4640
| Ursprünglicher Hersteller | GDW, SKET |
| Verwendung für | Drehrohrofen 4,5 x 170 m Zement - Naßverfahren |
| Nennleistung / Motorleistung | 340 kW |
| Auslegungsfaktor / Anlagenfaktor | 1,59 (kein genormtes Berechnungsverfahren) |
| Antriebsdrehzahl | 730 U/min |
| Übersetzungsverhältnis | 140,0246 |
| Verwendete Lagerung | Gleitlager |
| Gewicht des Getriebes | Komplett mit Außenlager, Hilfsantrieb (ohne Motor) 115.000 kg |
| Reparaturmöglichkeit des Originalgetriebes | Hoher Aufwand, keine Modelle, vergütete Verzahnung, Umkonstruktionen notwendig. Bisherige Getriebestufen sind für erhöhte Leistung nicht dauerfest dimensioniert. |

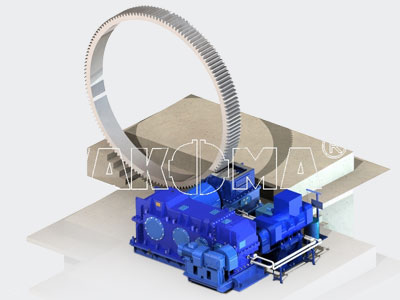

Ablösung Variante 1: Getriebe VAKOMA 4640V – 1
| Nennleistung | 630 kW |
| Anlagenfaktor | 2,0 (Berechnung nach DIN 3990 Teil 11) |
| Antriebsdrehzahl | 750 U/min |
| Übersetzungsverhältnis | 140,116 |
| Verwendete Lagerung | Wälzlager |
| Gewicht | Komplett mit separaten Außenlager und Hilfsantrieb ca. 69.000 kg |

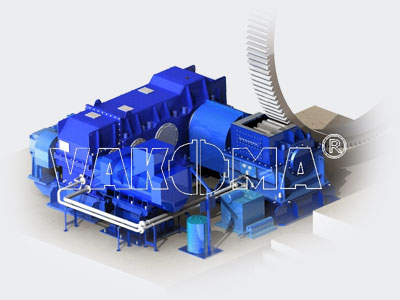

Ablösung Variante 2: Getriebe VAKOMA 4640V – 2
| Nennleistung | 500 kW |
| Anlagenfaktor | 2,0 (Berechnung nach DIN 3990 Teil 11) |
| Antriebsdrehzahl | 1.000 U/min |
| Übersetzungsverhältnis | 138,876 |
| Verwendete Lagerung | Wälzlager |
| Gewicht | Komplett mit separaten Außenlager und Hilfsantrieb ca. 59.000 kg |
Ablösung Variante 3: Getriebe VAKOMA 4640V-2/1 als Doppelantrieb
Antriebsvarianten für höhere Ofendrehzahlen können auf Anfrage realisiert werden.
Hinweis
Ablösung durch Getriebe VAKOMA 4640V-1 bzw. VAKOMA 4640V-2 mit dauerfest ausgelegten Getriebestufen. Wälzlagerung für > 100.000 h (ca. 14 Jahre) ausgelegt. Abstimmung zu Fundamentanschluß und Zahnkranzschutz erforderlich.
 |
DDD4640 OriginalzeichnungDownload PDF-File |
 |
VAKOMA 4640V – 1 MaßblattDownload PDF-File |
 |
VAKOMA 4640V – 2 MaßblattDownload PDF-File |
 |
VAKOMA 4640V - 2 – OfenantriebDownload PDF-File |
