Ersatzteile Vakuumpumpe V20 - 2HS 1KV 225/400

Ersatzteilliste

Für nachfolgende Ersatzteile können Sie auf Anfrage Angebote erhalten.

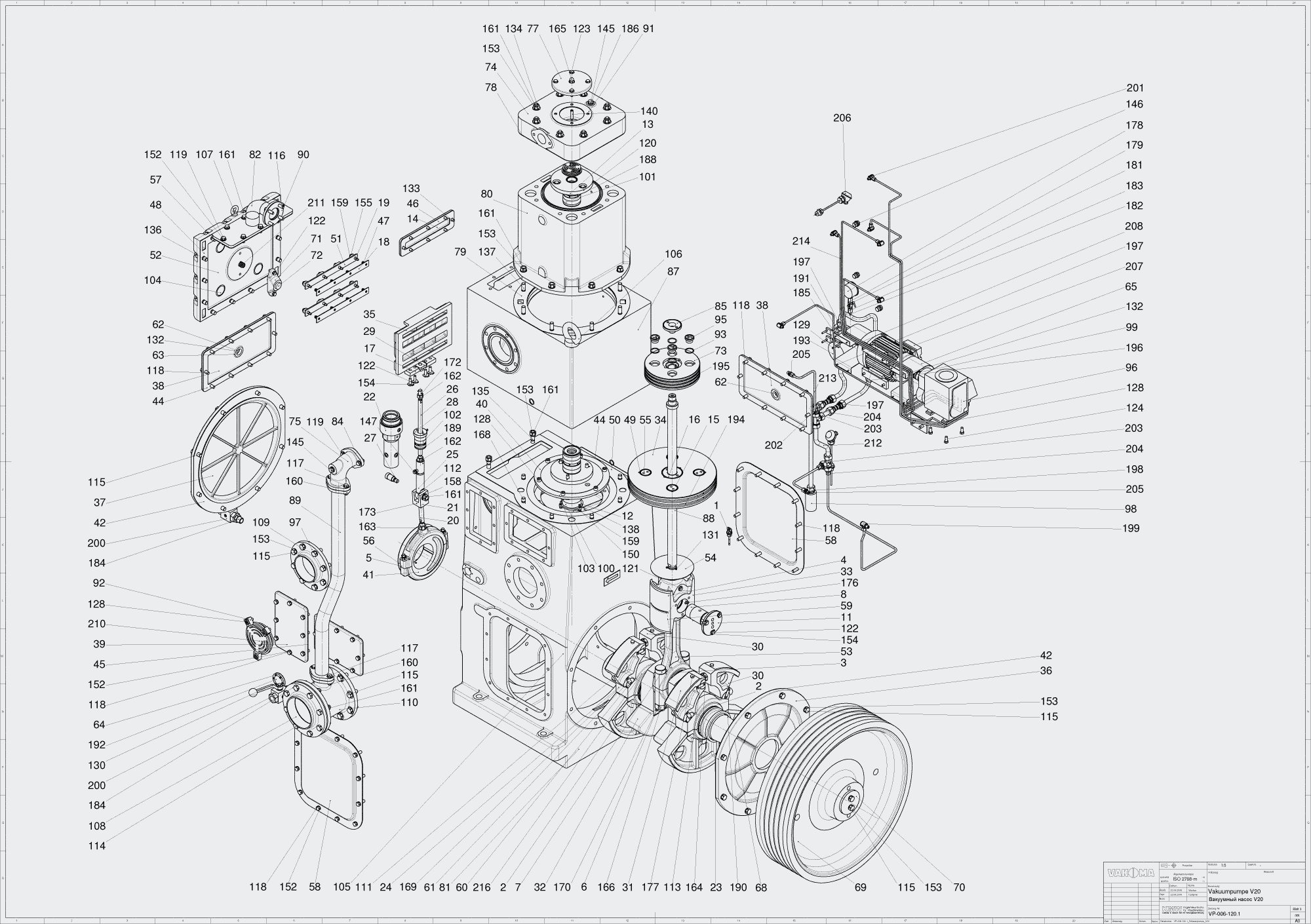

2HS 1KV 225/400 SchnittzeichnungDownload PDF-File
Pos. Benennung
1 Ölmeßstab
2 Schalenpaar
3 Schalenpaar
4 Pleuelbuchse
5 Exzenterbügel
6 Dehnschraube
7 Pleulschraube
8 Kreuzkopfbolzen
9 Einstellmutter
10 Gegenmutter
11 Druckscheibe
12 Brille
13 Stopfbuchsflansch
14 Deckel
15 Druckring
16 Kolbenmutter
17 Schieberbrücke
18 Ventilplatte
19 Führungsbolzen
20 Exzenterstange
21 Exzenterstangenkopf
22 Führungsstück
23 Lagerunterteil
24 Lagerdeckel
25 Führungsplunger
26 Schieberstange unten
27 Bolzen
28 Stopfbuchsverschraubung
29 Schiebemutter
30 Segment
31 Segment
32 Gegengewicht
33 Kreuzkopf
34 unterer Kolben
35 Schieber
36 Deckel
37 Deckel
38 Deckel
39 Deckel
40 Aufnahme
41 Exzenterstein
42 Dichtung
43 Dichtung
44 Dichtung
45 Dichtung
46 Dichtung
47 Ventilfeder
48 Dichtung
49 Dichtung
50 Dichtung
51 Schieberfänger
52 Schieberkastendeckel
53 Pleulstange
54 Abspitzblech
55 Kernstopfen
56 Abspitzblech
57 Dichtung
58 Deckel
59 Ölrohr
60 Bolzen
61 Halteblech
62 Deckel
63 Dichtung
64 Dichtung
65 Schutzblech
66 Buchse
67 Buchse
68 Kurbelwelle
69 Antriebsscheibe
70 Endscheibe
71 Federgehäuse
72 Kolben
73 oberer Kolben
74 Ventilaufnahme
75 Flanschrohr
76 Rohrstück
77 Verschlussdeckel
78 Dichtung
79 Dichtung
80 Zylinder
81 Kurbelgehäuse
82 Verbindungsrohr
83 Dichtung
84 Dichtung
85 Kolbenmutter
86 Druckring
87 Zylinder
88 Kolbenstange
89 Druckrohr
90 Dichtung
91 Dichtung
92 Befestigungsklaue
93 Dichtung
94 Konsole
95 Kernstopfen
96 Standardölschmierpumpe
97 Flansch Form C
98 Fußventil
99 ROTEX-Kupplung
100 Ölabstreifdichtung
101 Kolbenstangendichtung
102 Kolbenstangendichtung
103 Blech
104 Verschlußscheibe
105 Verschlußscheibe
106 Ringschraube
107 Ringschraube
108 Flansch Form C
109 Flachdichtung
110 Flachdichtung
111 Passfeder A
112 Buchse
113 Sechskantschraube
114 Sechskantschraube
115 Sechskantschraube
116 Sechskantschraube
117 Sechskantschraube
118 Sechskantschraube
119 Sechskantschraube
120 Sechskantschraube
121 Sechskantschraube
122 Sechskantschraube
123 Sechskantschraube
124 Sechskantschraube
125 Sechskantschraube
126 Sechskantschraube
127 Zylinderschraube
128 Zylinderschraube
129 Zylinderschraube
130 Zylinderschraube
131 Zylinderschraube
132 Zylinderschraube
133 Senkschraube
134 Stiftschraube
135 Stiftschraube
136 Stiftschraube
137 Stiftschraube
138 Stiftschraube
139 Gewindestift
140 Gewindestift
141 Gewindestift
142 Gewindestift
143 Gewindestift
144 Verschlussschraube
145 Verschlussschraube
146 Verschlussschraube
147 Verschlussschraube
148 Verschlußschraube
149 Verschlußschraube
150 NORD-LOCK Sicherung
151 NORD-LOCK Sicherung
152 NORD-LOCK Sicherung
153 NORD-LOCK Sicherung
154 Scheibe mit Lappen
155 Scheibe mit Lappen
156 Scheibe mit Außennase
157 Scheibe mit Außennase
158 Scheibe
159 Sechskantmutter
160 Sechskantmutter
161 Sechskantmutter
162 Sechskantmutter
163 Sechskantmutter
164 Sechskantmutter schmal
165 Hutmutter
166 Kronenmutter
167 Kronenmutter
168 Hohlschraube
169 Halbrundkerbnagel
170 Splint
171 Splint
172 Zylinderkerbstift
173 Zylinderkerbstift
174 Zylinderkerbstift
175 Zylinderkerbstift
176 Zylinderkerbstift
177 Zylinderstift
178 Druckmessgerät
179 Spannmuffe
180 Dichtring
181 Hahn
182 Nippel
183 Überwurfmutter
184 Doppelnippel
185 Doppelnippel
186 Dichtring
187 Dichtring
188 Dichtring
189 Dichtring
190 Radial-Wellendichtring
191 Zahnradpumpe
192 Ölstandsauge
193 Micro-S-Filter
194 Rechteckring
195 Rechteckring
196 Rückschlagventil
197 Gerader Einschraubstutzen
198 Gerader Einschraubstutzen
199 Niederdruck-Schwenkberschraubung
200 2/2 Wege BSPP Kugelhahn
201 Niederdruck-Schwenkverschraubung
202 Winkel-Verschraubung
203 T-Stutzen
204 Konus-Reduzieranschluss
205 Gerader Einschraubstutzen
206 Widerstandsthermometer Anschlusskopf
207 Drehstrommotor
208 ROTEX-Kupplung
209 Plattenventil
210 Plattenventil
211 Feder
212 Rohr
213 Rohr
214 Rohr
216 Passfeder A
