Ersatzteile Vakuumpumpe V17 - 1HS 1KV 225/400/400

Ersatzteilliste

Für nachfolgende Ersatzteile können Sie auf Anfrage Angebote erhalten.

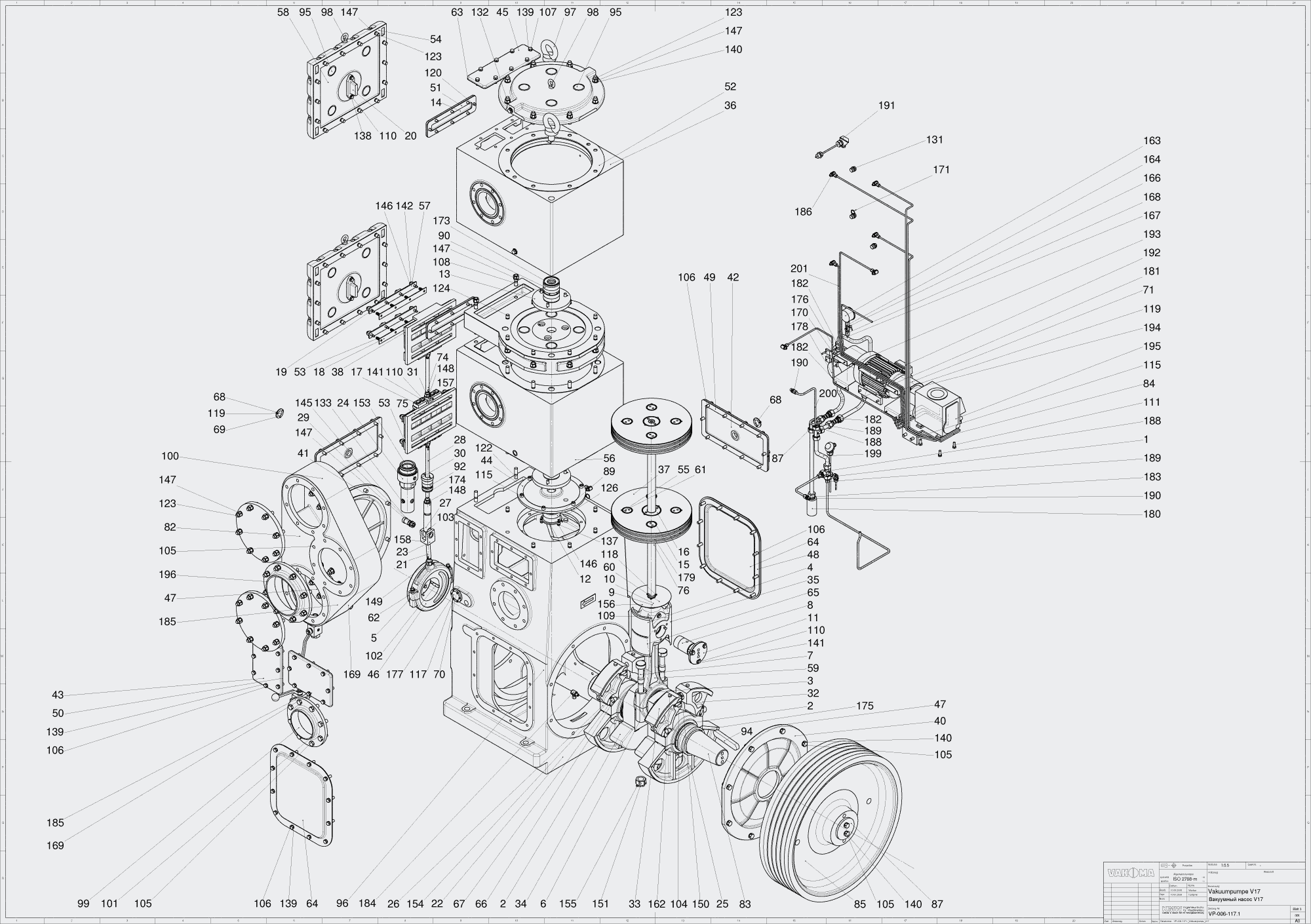

1HS 1KV 225/400/400 SchnittzeichnungDownload PDF-File

Pos.	Benennung
	1	Ölmeßstab
	2	Schalenpaar
	3	Schalenpaar
	4	Pleuelbuchse
	5	Exzenterbügel
	6	Dehnschraube
	7	Pleulschraube
	8	Kreuzkopfbolzen
	9	Einstellmutter
	10	Gegenmutter
	11	Druckscheibe
	12	Brille
	13	Stopfbuchsflansch
	14	Deckel
	15	Druckring
	16	Kolbenmutter
	17	Schieberbrücke
	18	Ventilplatte
	19	Führungsbolzen
	20	Exzenterstange
	21	Exzenterstangenkopf
	22	Führungsstück
	23	Lagerunterteil
	24	Lagerdeckel
	25	Führungsplunger
	26	Schieberstange unten
	27	Bolzen
	28	Stopfbuchsverschraubung
	29	Schiebemutter
	30	Segment
	31	Segment
	32	Gegengewicht
	33	Kreuzkopf
	34	unterer Kolben
	35	Schieber
	36	Deckel
	37	Deckel
	38	Deckel
	39	Deckel
	40	Aufnahme
	41	Exzenterstein
	42	Dichtung
	43	Dichtung
	44	Dichtung
	45	Dichtung
	46	Dichtung
	47	Ventilfeder
	48	Dichtung
	49	Dichtung
	50	Dichtung
	51	Schieberfänger
	52	Schieberkastendeckel
	53	Pleulstange
	54	Abspitzblech
	55	Kernstopfen
	56	Abspitzblech
	57	Dichtung
	58	Deckel
	59	Ölrohr
	60	Bolzen
	61	Halteblech
	62	Deckel
	63	Dichtung
	64	Dichtung
	65	Schutzblech
	66	Buchse
	67	Buchse
	68	Kurbelwelle
	69	Antriebsscheibe
	70	Endscheibe
	71	Federgehäuse
	72	Kolben
	73	oberer Kolben
	74	Ventilaufnahme
	75	Flanschrohr
	76	Rohrstück
	77	Verschlussdeckel
	78	Dichtung
	79	Dichtung
	80	Zylinder
	81	Kurbelgehäuse
	82	Verbindungsrohr
	83	Dichtung
	84	Dichtung
	85	Kolbenmutter
	86	Druckring
	87	Zylinder
	88	Kolbenstange
	89	Druckrohr
	90	Dichtung
	91	Dichtung
	92	Befestigungsklaue
	93	Dichtung
	94	Konsole
	95	Kernstopfen
	96	Standardölschmierpumpe
	97	Flansch Form C
	98	Fußventil
	99	ROTEX-Kupplung
	100	Ölabstreifdichtung
	101	Kolbenstangendichtung
	102	Kolbenstangendichtung
	103	Blech
	104	Verschlußscheibe
	105	Verschlußscheibe
	106	Ringschraube
	107	Ringschraube
	108	Flansch Form C
	109	Flachdichtung
	110	Flachdichtung
	111	Passfeder A
	112	Buchse
	113	Sechskantschraube
	114	Sechskantschraube
	115	Sechskantschraube
	116	Sechskantschraube
	117	Sechskantschraube
	118	Sechskantschraube
	119	Sechskantschraube
	120	Sechskantschraube
	121	Sechskantschraube
	122	Sechskantschraube
	123	Sechskantschraube
	124	Sechskantschraube
	125	Sechskantschraube
	126	Sechskantschraube
	127	Zylinderschraube
	128	Zylinderschraube
	129	Zylinderschraube
	130	Zylinderschraube
	131	Zylinderschraube
	132	Zylinderschraube
	133	Senkschraube
	134	Stiftschraube
	135	Stiftschraube
	136	Stiftschraube
	137	Stiftschraube
	138	Stiftschraube
	139	Gewindestift
	140	Gewindestift
	141	Gewindestift
	142	Gewindestift
	143	Gewindestift
	144	Verschlussschraube
	145	Verschlussschraube
	146	Verschlussschraube
	147	Verschlussschraube
	148	Verschlußschraube
	149	Verschlußschraube
	150	NORD-LOCK Sicherung
	151	NORD-LOCK Sicherung
	152	NORD-LOCK Sicherung
	153	NORD-LOCK Sicherung
	154	Scheibe mit Lappen
	155	Scheibe mit Lappen
	156	Scheibe mit Außennase
	157	Scheibe mit Außennase
	158	Scheibe
	159	Sechskantmutter
	160	Sechskantmutter
	161	Sechskantmutter
	162	Sechskantmutter
	163	Sechskantmutter
	164	Sechskantmutter schmal
	165	Hutmutter
	166	Kronenmutter
	167	Kronenmutter
	168	Hohlschraube
	169	Halbrundkerbnagel
	170	Splint
	171	Splint
	172	Zylinderkerbstift
	173	Zylinderkerbstift
	174	Zylinderkerbstift
	175	Zylinderkerbstift
	176	Zylinderkerbstift
	177	Zylinderstift
	178	Druckmessgerät
	179	Spannmuffe
	180	Dichtring
	181	Hahn
	182	Nippel
	183	Überwurfmutter
	184	Doppelnippel
	185	Doppelnippel
	186	Dichtring
	187	Dichtring
	188	Dichtring
	189	Dichtring
	190	Radial-Wellendichtring
	191	Zahnradpumpe
	192	Ölstandsauge
	193	Micro-S-Filter
	194	Rechteckring
	195	Rechteckring
	196	Rückschlagventil
	197	Gerader Einschraubstutzen
	198	Gerader Einschraubstutzen
	199	Niederdruck-Schwenkberschraubung
	200	2/2 Wege BSPP Kugelhahn
	201	Niederdruck-Schwenkverschraubung
	202	Winkel-Verschraubung
	203	T-Stutzen
	204	Konus-Reduzieranschluss
	205	Gerader Einschraubstutzen
	206	Widerstandsthermometer Anschlusskopf
	207	Drehstrommotor
	208	ROTEX-Kupplung
	209	Plattenventil
	210	Plattenventil
	211	Feder
	212	Rohr
	213	Rohr
	214	Rohr
	216	Passfeder A
	1	Ölmeßstab
	2	Schalenpaar
	3	Schalenpaar
	4	Pleuelbuchse
	5	Exzenterbügel
	6	Dehnschraube
	7	Pleulschraube
	8	Kreuzkopfbolzen
	9	Einstellmutter
	10	Gegenmutter
	11	Druckscheibe
	12	Brille
	13	Stopfbuchsflansch
	14	Deckel
	15	Druckring
	16	Kolbenmutter
	17	Schieberbrücke
	18	Ventilplatte
	19	Führungsbolzen
	20	Gleitstück
	21	Exzenterstange
	22	Kurbelgehäuse
	23	Exzenterstangenkopf
	24	Führungsstück
	25	Lagerunterteil
	26	Lagerdeckel
	27	Führungsplunger
	28	Schieberstange unten
	29	Bolzen
	30	Stopfbuchsverschraubung
	31	Schiebemutter
	32	Segment
	33	Segment
	34	Gegengewicht
	35	Kreuzkopf
	36	Zylinder
	37	unterer Kolben
	38	Schieber
	39	hinterer Zylinderdeckel
	40	Deckel
	41	Deckel
	42	Deckel
	43	Deckel
	44	Aufnahme
	45	Deckel
	46	Exzenterstein
	47	Dichtung
	48	Dichtung
	49	Dichtung
	50	Dichtung
	51	Dichtung
	52	Dichtung
	53	Ventilfeder
	54	Dichtung
	55	Dichtung
	56	Dichtung
	57	Schieberfänger
	58	Schieberkastendeckel
	59	Pleulstange
	60	Abspitzblech
	61	Kernstopfen
	62	Abspitzblech
	63	Dichtung
	64	Deckel
	65	Ölrohr
	66	Bolzen
	67	Halteblech
	68	Deckel
	69	Dichtung
	70	Dichtung
	71	Schutzblech
	72	Buchse
	73	Buchse
	74	Schieberstange oben
	75	unterer Schieber
	76	Kolbenstange
	77	Druckring
	78	oberer Kolben
	79	Zwischenstueck
	80	Zylinder
	81	Kolbenmutter
	82	Verbindungsstück
	83	Kurbelwelle
	84	Konsole
	85	Antriebsscheibe
	86	Stopfbuchsflansch
	87	Endscheibe
	88	Buchse
	89	Ölabstreifdichtung
	90	Kolbenstangendichtung
	91	Kolbenstangendichtung
	92	Kolbenstangendichtung
	93	Blech
	94	Passfeder A
	95	Verschlußscheibe
	96	Verschlußscheibe
	97	Ringschraube
	98	Ringschraube
	99	Flansch Form C
	100	Flachdichtung
	101	Flachdichtung
	102	Passfeder A
	103	Buchse
	104	Sechskantschraube
	105	Sechskantschraube
	106	Sechskantschraube
	107	Sechskantschraube
	108	Sechskantschraube
	109	Sechskantschraube
	110	Sechskantschraube
	111	Sechskantschraube
	112	Sechskantschraube
	113	Sechskantschraube
	114	Zylinderschraube
	115	Zylinderschraube
	116	Zylinderschraube
	117	Zylinderschraube
	118	Zylinderschraube
	119	Zylinderschraube
	120	Senkschraube
	122	Stiftschraube
	123	Stiftschraube
	124	Stiftschraube
	125	Gewindestift
	126	Stiftschraube
	127	Gewindestift
	128	Gewindestift
	129	Gewindestift
	130	Verschlussschraube
	131	Verschlussschraube
	132	Verschlussschraube
	133	Verschlussschraube
	134	Verschlußschraube
	135	Verschlußschraube
	136	Verschlußschraube
	137	NORD-LOCK Sicherung
	138	NORD-LOCK Sicherung
	139	NORD-LOCK Sicherung
	140	NORD-LOCK Sicherung
	141	Scheibe mit Lappen
	142	Scheibe mit Lappen
	143	Scheibe mit Außennase
	144	Scheibe mit Außennase
	145	Scheibe
	146	Sechskantmutter
	147	Sechskantmutter
	148	Sechskantmutter
	149	Sechskantmutter
	150	Sechskantmutter schmal
	151	Kronenmutter
	152	Kronenmutter
	153	Hohlschraube
	154	Halbrundkerbnagel
	155	Splint
	156	Splint
	157	Zylinderkerbstift
	158	Zylinderkerbstift
	159	Zylinderkerbstift
	160	Zylinderkerbstift
	161	Zylinderkerbstift
	162	Zylinderstift
	163	Druckmessgerät
	164	Spannmuffe
	165	Dichtring
	166	Hahn
	167	Nippel
	168	Überwurfmutter
	169	Doppelnippel
	170	Doppelnippel
	171	Dichtring
	172	Dichtring
	173	Dichtring
	174	Dichtring
	175	Radial-Wellendichtring
	176	Zahnradpumpe
	177	Ölstandsauge
	178	Micro-S-Filter
	179	Rechteckring
	180	Fußventil
	181	Rückschlagventil
	182	Gerader Einschraubstutzen
	183	Gerader Einschraubstutzen
	184	Niederdruck-Schwenkberschraubung
	185	2/2 Wege BSPP Kugelhahn
	186	Niederdruck-Schwenkverschraubung
	187	Winkel-Verschraubung
	188	T-Stutzen
	189	Konus-Reduzieranschluss
	190	Gerader Einschraubstutzen
	191	Widerstandsthermometer Anschlusskopf
	192	Drehstrommotor
	193	ROTEX-Kupplung
	194	ROTEX-Kupplung
	195	Standardölschmierpumpe
	196	Flansch Form C
	197	Blindflansch Form B
	198	Flachdichtung
	199	Rohr
	200	Rohr
	201	Rohr
