Ersatzteile Kleinkompressor HV1 42/70

Ersatzteilliste

Für die Ersatzteile besteht nur noch begrenzte Verfügbarkeit.
Für nachfolgende Ersatzteile können Sie auf Anfrage Angebote erhalten.

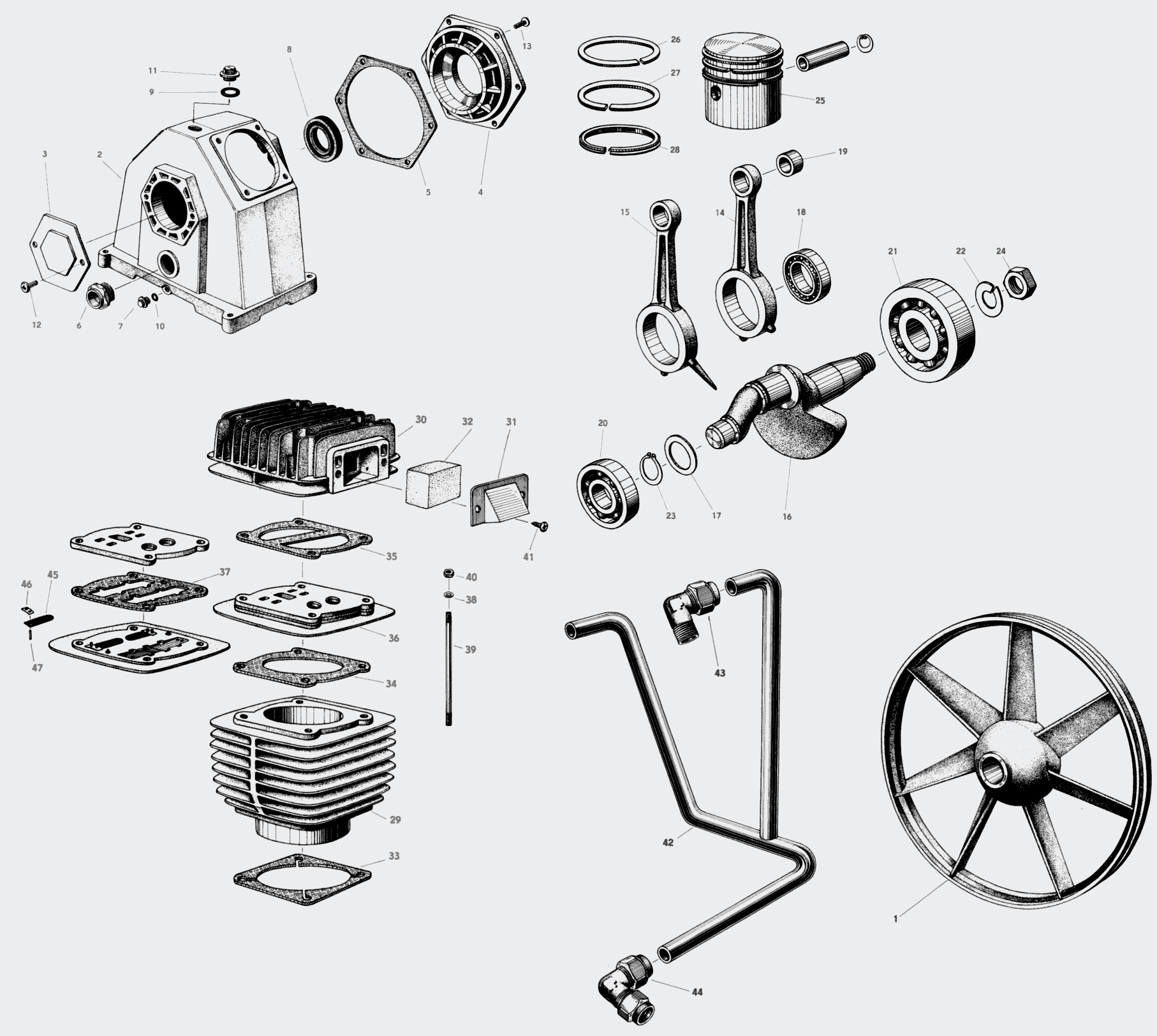

Pos.	Benennung
	1	Lüfterrad
	2	Kurbelgehäuse m. Boden, kompl.
	3	Lagerdeckel, bedienseitig
	4	Lagerdeckel, antriebseitig
	5	Dichtung für Lagerdeckel
	6	Ölschauglas DN 26
	7	Verschlussschraube DIN 910-M10x1
	8	Wellendichtring 35x52x7
	9	O-Ring DIN 3771-14x2,65
	10	Dichtring DIN 7603-A10x13
	11	Verschlussschraube DIN 910-M18x1,5
	12	Linsenschrauben DIN 7985-M6x20
	14	Pleuelstange
	15	Pleuelstange m. Schmierelement
	16	Kurbelwelle
	17	Scheibe
	18	Zylinderrollenlager NU 4906 TVP C3
	19	Pleuelbuchse 15/20x16
	20	Rillenkugellager 6305 C2
	21	Rillenkugellager 6307 C2
	22	Federring DIN 127-B24
	23	Sicherungsring DIN 471-28
	24	6-kt-Mutter DIN 936-M24x1,5
	25	Kolben 70, kompl.
	26	Rechteckring 70x2
	27	Nasenring 70x2
	28	Gleichfasering 70x4
	29	Zylinder 1. m. Buchse
	30	Zylinderkopf 1.
	31	Abdeckblech
	32	Luftfiltereinsatz
	33	Dichtung (KG/Zyl.)
	34	Dichtung (Zyl./Ventil)
	35	Dichtung (Ventil/Kopf)
	36	Lamellenventil, kompl.
	37	Dichtung (Ventil)
	38	Federscheibe DIN 137-A8
	39	Stiftschraube DIN 835-M8x125
	40	6-kt-Mutter DIN 934-M8
	41	Blechschraube DIN 7981-ST 4,8x13
	42	Drucksammelrohr
	43	Verschraubung GL 18
	44	Verschraubung KL 18
	45	Lamelle
	46	Klemmfeder
	47	Zylinderstift DIN 7 - 2h8x6
