Ersatzteile Hochdruckverdichter A4 HV1 100/140

Ersatzteilliste

Für nachfolgende Ersatzteile können Sie auf Anfrage Angebote erhalten.

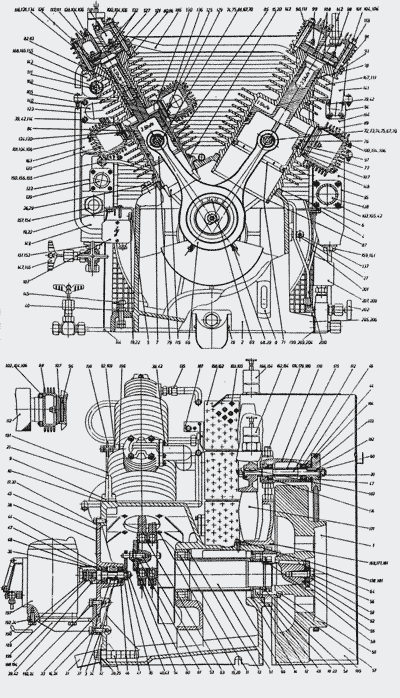

	A4 HV1 100/140 Schnittzeichnung 1Download PDF-File

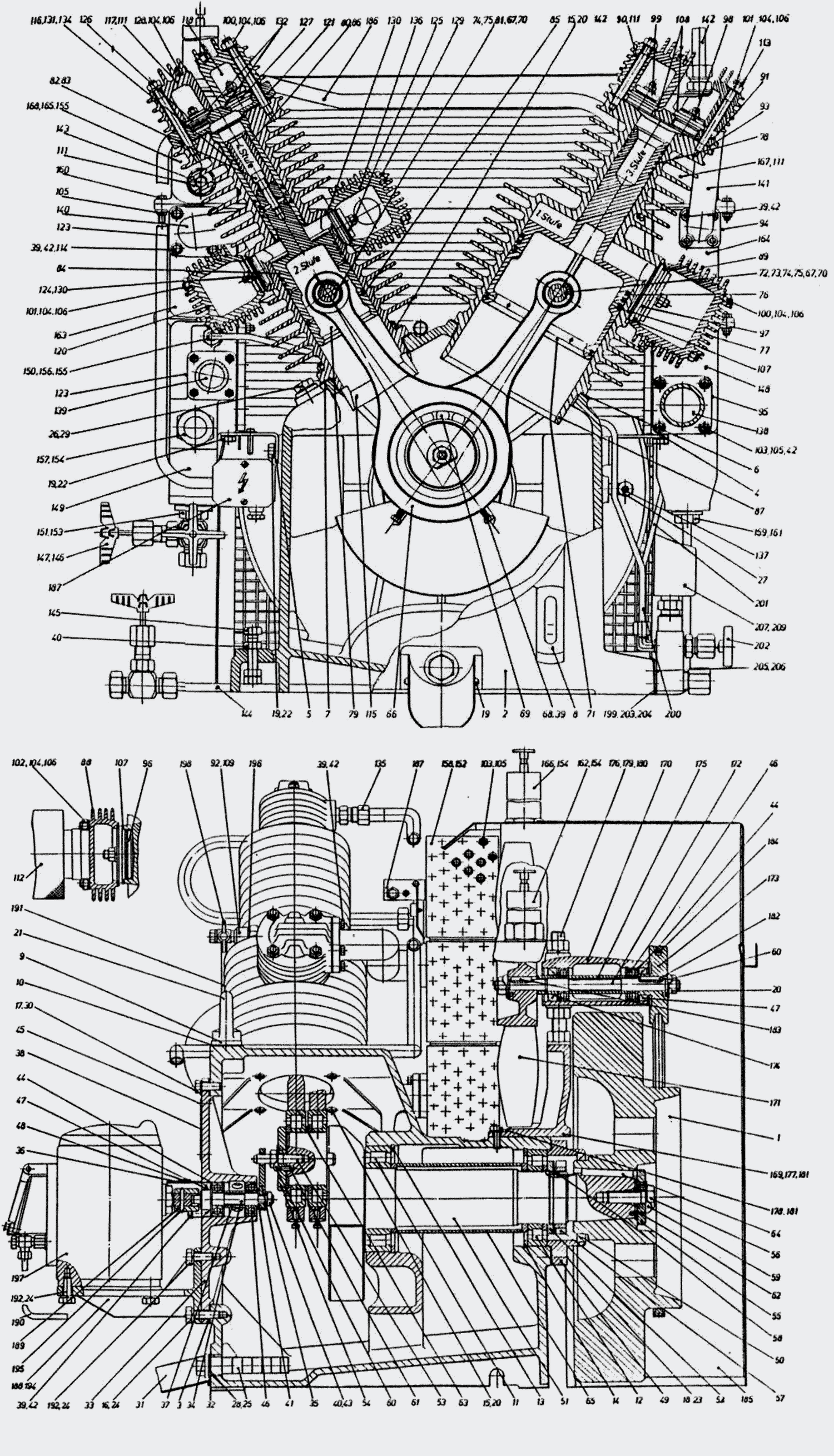

	A4 HV1 100/140 Schnittzeichnung 2Download PDF-File

	Pos.	Benennung
	1	Schwungrad
	2	Kurbelgehäuse
	3	Dichtung Verschlussdeckel
	4	Winkel links
	5	Winkel rechts
	6	Dichtung Zylinderfuß 1/3
	7	Dichtung Zylinderfuß 2/4
	8	Ölstandsanzeiger
	9	Halteblech
	10	Zylinderrollenlager spez.
	11	Zylinderrollenlager spez.
	12	Sicherungsring
	13	Sicherungsring
	14	Sicherungsblech
	15	Verschlussschraube mit Magnetfilter
	16	Verschlussschraube
	17	Verschraubung KG a. Ausf.
	18	Verschraubung KG n. Ausf.
	19	Dichtring
	20	Dichtring
	21	Dichtring
	22	Ölabfluss
	23	Dichtung Ölabfluss
	24	Verschlussdeckel groß
	25	Welle Schmierungsantrieb (alte Ausf.)
	26	Welle Schmierungsantrieb (neue Ausf.)
	27	Mitnehmer
	28	Kupplungsschutz
	29	Distanzrohr
	30	Sicherungsblech
	31	Sicherungsring
	32	Rillenkugellager
	33	Wellendichtring
	34	Verschlussdeckel
	35	Wellendichtring
	36	Kurbelwelle
	37	Zwischenring
	38	Mitnehmerstift
	39	Endscheibe Hubzapfen
	40	Endscheibe Antriebszapfen
	41	Nutmutter
	42	Sicherungsblech
	43	Sicherungsblech
	44	Sicherungsblech
	45	Passscheibe
	46	Passfeder
	47	Distanzrohr Kurbelwelle
	48	Pleuelstange
	49	Pleuelbuchse
	50	Schmierelement
	51	Zylinderrollenlager
	52	Lagernadel
	53	Kolben 1/3 Stufe
	54	Kolbenbolzen 1/3 Stufe
	55	Scheibe 1. Stufe
	56	Ventilplatte
	57	Sicherungsring
	58	Rechteckring
	59	Ölschlitzring
	60	Rechteckring
	61	Kolben 2/4. Stufe mit Krone
	62	Kolben 2/4. Stufe ohne Krone
	63	Kolbenkrone 4.Stufe
	64	Kolbenbolzen 2/4 Stufe
	65	Innsechskantschraube
	66	Zylinderstift
	67	Rechteckring
	68	Ölschlitzring
	69	Rechteckring
	70	Zylinder 1/3
	71	Druckkörper 1. St. Saugs.
	72	Druckkörper 1. St. Drucks.
	73	Druckkörper 3. St. Drucks.
	74	Zylinderplatte 3. Stufe
	75	Schmierstutzen
	76	Dichtung Zylinderplatte
	77	Dichtung Rohr 3. Stufe
	78	Dichtung Rohr 1. Stufe
	79	Saugventil
	80	Druckventil
	81	Saugventil
	82	Druckventil
	83	Stiftschraube
	84	Federscheibe
	85	Dichtring
	86	Dichtring
	87	Dichtring
	88	Verschraubung
	89	Verschraubung
	90	Naßluftfilter
	91	Druckkörper 3. Stufe Saugseite
	92	Gewindebuchse
	93	Zylinder 2/4 Stufe
	94	Zylinderlaufbuchse 4.Stufe
	95	Druckkörper 4. St. Saugseite
	96	Druckkörper 4. St. Druckseite
	97	Druckkörper 2. St. Saugseite
	98	Zylinderplatte 4. Stufe
	99	Dichtung Rohr 2. Stufe
	100	Saugventil
	101	Druckventil
	102	Saugventil
	103	Druckventil
	104	Dichtring
	105	Dichtring
	106	Dichtring
	107	Rundring
	108	gerade Einschraubverschraubung
	109	wie 135 mit Schweißkugelbuchse
	110	Druckkörper 2. ST. Druckseite
	111	Rohr 1. Stufe Saugseite mit Verschr.
	112	Rohr 1. Stufe Druckseite
	113	Rohr 2. Stufe Saugseite
	114	Rohr 2. Stufe Druckseite
	115	Rohr 3. Stufe Saugseite
	116	Rohr 3. Stufe Druckseite
	117	Rohr 4. Stufe Saugseite
	118	Rohr 2. St. Abscheider
	119	Dichtring
	120	Absperrventil
	121	Kühlerkappe 1. Stufe
	122	Kühlerkappe 1.St. Abscheider
	123	Rohr C 10-320
	124	Verschlußschraube 1. Stufe
	125	Dichtung Rohrbündel
	126	Dichtung Rohrbündel mit Drahteinlage
	127	Dichtung Rohrbündel Tesnit blau 1,5mm
	128	Dichtring
	129	Dichtring
	130	Dichtring
	131	Verschraubung
	132	Sicherheitsventil
	133	Rohrbündel vollständig
	134	Verschlußschraube 2. Stufe
	135	Dichtring
	136	Sicherheitsventil
	137	Kühlerkappe 2. Stufe
	138	Kühlerkappe 2. St. Abscheider
	139	Verschlussschraube
	140	Sicherheitsventil
	141	Kühlerkappe 3. Stufe
	142	Kühlerkappe 3.St. Abscheider
	143	Lüfterbock
	144	Lüfterlager
	145	Laufrad
	146	Lüfter kompl.
	147	Lüfterwelle
	148	Antriebsscheibe
	149	Distanzrohr Laufrad
	150	Distanzrohr Lüfterlager
	151	Führungsbolzen
	152	Passfeder
	153	Passfeder
	154	Keilriemen
	155	Ventilatorschutz
	156	Rohrschlange 4. Stufe vollst.
	157	Kühlluftschalter 950 mm
	158	Konsol
	159	Kupplungshülse alte Ausführung
	160	Kupplungsstück neu , Miramid
	161	Schmierrohr 3. Stufe
	162	Schmierrohr 4. Stufe
	163	Paßkerbstift
	164	Paßkerbstift
	165	Dichtring
	166	Ölschmierpumpe, neue Ausf.
	167	Doppelkugelrückschlagvent.Eckform
	168	Manometerhalter
	169	Meßleitung 1. Stufe
	170	Meßleitung 2. Stufe
	171	Manometerabsperrventil
	172	Manometer 1. Stufe
	173	Manometer 2. Stufe
	174	Dichtscheibe
	175	Bolzenteil A 100
	176	Bolzen komplett
	177	Puffer
	178	Grundplatte
	180	Sicherheitsventil
	181	Wellendichtring
	182	Sicherheitsventil
	183	Dichtring
	184	Elektromotor
	185	Elektromotor
	186	Wellendichtring
	187	Rillenkugellager
	188	Wellendichtring
	189	Rundring
	190	Rundring
	191	Reparaturteilesatz
	192	Adapter
	193	Adapter
	194	Sicherheitsventil
	195	Gewindebuchse
	196	Adapter für Montage 100-157
	197	Sicherheitsventil
	198	Splint für Bolzenkupplung
	199	Absperrventil
	200	Absperrventil
	201	Absperrventil
	202	Sicherheitsventil
	203	Sicherheitsventil
	204	EV1 220 V DC
	205	EV1 220 V DC AT Gerät neue Spule
	206	EV1 220 V DC AT ohne neue Spule
	207	Stoßsteuermagnet
	208	Stoßsteuermagnet
	209	Kugelabsperrhahn
	210	Sicherheitsventil
	211	Man.-Absperrv.ohne Prüfanschl.
	212	Vollhubsich.Vent.333685R2
	213	Sicherheitsventil
	214	Sicherheitsventil
	215	Druckhalteventil
	216	Druckhalteventil
	217	Rückschlagventil
	218	Filterronde für Rückschlagventil
	219	Rückschlagventil
	220	Rückschlagventil
	221	Rückschlagventil
	222	Rückschlagventil
	223	Rückschlagventil
	224	EV1 110 V DC
	225	EV1 110 V DC AT Gerät neue Spule
	226	EV1 110 V DC AT ohne neue Spule
	227	Kupferrohr druckfest 40 bar
	228	Ventilplatte
	229	Ventilplatte
	230	Ventilplatte
	231	Ventilplatte
	232	Plattenfeder
	233	Plattenferden
	234	Feder
	235	Feder
	236	Rohrfedermanometer m. GSG (S21)
	237	Rote Marke bei 23 bar
	238	Rohrfedermanometer m. GSG (M21)
	239	Rote Marke bei 46 bar
	240	Rohrfedermanometer m. GSG (S21)
	241	Rote Marke bei 157 bar
	242	Rohrfedermanometer m. GSG (S21)
	243	Rote Marke bei 17 bar
	244	Rohrfedermanometer m. GSG (S21)
	245	Rote Marke bei 31 bar
	246	Man.-Absperrv.mit Prüfanschl.
	247	Kugelhahn BKH10L (DN08, PN 500)
