Запасные детали - Вакуумные насосы V16 - 2HS 2KV 225/400

Перечень запасных деталей

Отметьте, пожалуйста, желаемые запасные детали.

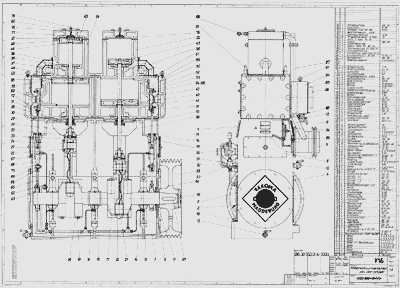

2HS 2KV 225/400 РазрезСкачать pdf-файл

	Позиции	Наименование
	1	Ölmeßstab
	2	Schalenpaar
	3	Schalenpaar
	4	Pleuelbuchse
	5	Exzenterbügel
	6	Dehnschraube
	7	Pleulschraube
	8	Kreuzkopfbolzen
	9	Einstellmutter
	10	Gegenmutter
	11	Druckscheibe
	12	Brille
	13	Stopfbuchsflansch
	14	Deckel
	15	Druckring
	16	Kolbenmutter
	17	Schieberbrücke
	18	Ventilplatte
	19	Führungsbolzen
	20	Exzenterstange
	21	Exzenterstangenkopf
	22	Führungsstück
	23	Lagerunterteil
	24	Lagerdeckel
	25	Führungsplunger
	26	Schieberstange unten
	27	Bolzen
	28	Stopfbuchsverschraubung
	29	Schiebemutter
	30	Segment
	31	Segment
	32	Gegengewicht
	33	Kreuzkopf
	34	unterer Kolben
	35	Schieber
	36	Deckel
	37	Deckel
	38	Deckel
	39	Deckel
	40	Aufnahme
	41	Exzenterstein
	42	Dichtung
	43	Dichtung
	44	Dichtung
	45	Dichtung
	46	Dichtung
	47	Ventilfeder
	48	Dichtung
	49	Dichtung
	50	Dichtung
	51	Schieberfänger
	52	Schieberkastendeckel
	53	Pleulstange
	54	Abspitzblech
	55	Kernstopfen
	56	Abspitzblech
	57	Dichtung
	58	Deckel
	59	Ölrohr
	60	Bolzen
	61	Halteblech
	62	Deckel
	63	Dichtung
	64	Dichtung
	65	Schutzblech
	66	Buchse
	67	Buchse
	68	Kurbelwelle
	69	Antriebsscheibe
	70	Endscheibe
	71	Federgehäuse
	72	Kolben
	73	oberer Kolben
	74	Ventilaufnahme
	75	Flanschrohr
	76	Rohrstück
	77	Verschlussdeckel
	78	Dichtung
	79	Dichtung
	80	Zylinder
	81	Kurbelgehäuse
	82	Verbindungsrohr
	83	Dichtung
	84	Dichtung
	85	Kolbenmutter
	86	Druckring
	87	Zylinder
	88	Kolbenstange
	89	Druckrohr
	90	Dichtung
	91	Dichtung
	92	Befestigungsklaue
	93	Dichtung
	94	Konsole
	95	Kernstopfen
	96	Standardölschmierpumpe
	97	Flansch Form C
	98	Fußventil
	99	ROTEX-Kupplung
	100	Ölabstreifdichtung
	101	Kolbenstangendichtung
	102	Kolbenstangendichtung
	103	Blech
	104	Verschlußscheibe
	105	Verschlußscheibe
	106	Ringschraube
	107	Ringschraube
	108	Flansch Form C
	109	Flachdichtung
	110	Flachdichtung
	111	Passfeder A
	112	Buchse
	113	Sechskantschraube
	114	Sechskantschraube
	115	Sechskantschraube
	116	Sechskantschraube
	117	Sechskantschraube
	118	Sechskantschraube
	119	Sechskantschraube
	120	Sechskantschraube
	121	Sechskantschraube
	122	Sechskantschraube
	123	Sechskantschraube
	124	Sechskantschraube
	125	Sechskantschraube
	126	Sechskantschraube
	127	Zylinderschraube
	128	Zylinderschraube
	129	Zylinderschraube
	130	Zylinderschraube
	131	Zylinderschraube
	132	Zylinderschraube
	133	Senkschraube
	134	Stiftschraube
	135	Stiftschraube
	136	Stiftschraube
	137	Stiftschraube
	138	Stiftschraube
	139	Gewindestift
	140	Gewindestift
	141	Gewindestift
	142	Gewindestift
	143	Gewindestift
	144	Verschlussschraube
	145	Verschlussschraube
	146	Verschlussschraube
	147	Verschlussschraube
	148	Verschlußschraube
	149	Verschlußschraube
	150	NORD-LOCK Sicherung
	151	NORD-LOCK Sicherung
	152	NORD-LOCK Sicherung
	153	NORD-LOCK Sicherung
	154	Scheibe mit Lappen
	155	Scheibe mit Lappen
	156	Scheibe mit Außennase
	157	Scheibe mit Außennase
	158	Scheibe
	159	Sechskantmutter
	160	Sechskantmutter
	161	Sechskantmutter
	162	Sechskantmutter
	163	Sechskantmutter
	164	Sechskantmutter schmal
	165	Hutmutter
	166	Kronenmutter
	167	Kronenmutter
	168	Hohlschraube
	169	Halbrundkerbnagel
	170	Splint
	171	Splint
	172	Zylinderkerbstift
	173	Zylinderkerbstift
	174	Zylinderkerbstift
	175	Zylinderkerbstift
	176	Zylinderkerbstift
	177	Zylinderstift
	178	Druckmessgerät
	179	Spannmuffe
	180	Dichtring
	181	Hahn
	182	Nippel
	183	Überwurfmutter
	184	Doppelnippel
	185	Doppelnippel
	186	Dichtring
	187	Dichtring
	188	Dichtring
	189	Dichtring
	190	Radial-Wellendichtring
	191	Zahnradpumpe
	192	Ölstandsauge
	193	Micro-S-Filter
	194	Rechteckring
	195	Rechteckring
	196	Rückschlagventil
	197	Gerader Einschraubstutzen
	198	Gerader Einschraubstutzen
	199	Niederdruck-Schwenkberschraubung
	200	2/2 Wege BSPP Kugelhahn
	201	Niederdruck-Schwenkverschraubung
	202	Winkel-Verschraubung
	203	T-Stutzen
	204	Konus-Reduzieranschluss
	205	Gerader Einschraubstutzen
	206	Widerstandsthermometer Anschlusskopf
	207	Drehstrommotor
	208	ROTEX-Kupplung
	209	Plattenventil
	210	Plattenventil
	211	Feder
	212	Rohr
	213	Rohr
	214	Rohr
	216	Passfeder A
