Запасные детали - Вакуумные насосы V19 - 1HS 1KV 225/400

Перечень запасных деталей

Отметьте, пожалуйста, желаемые запасные детали.

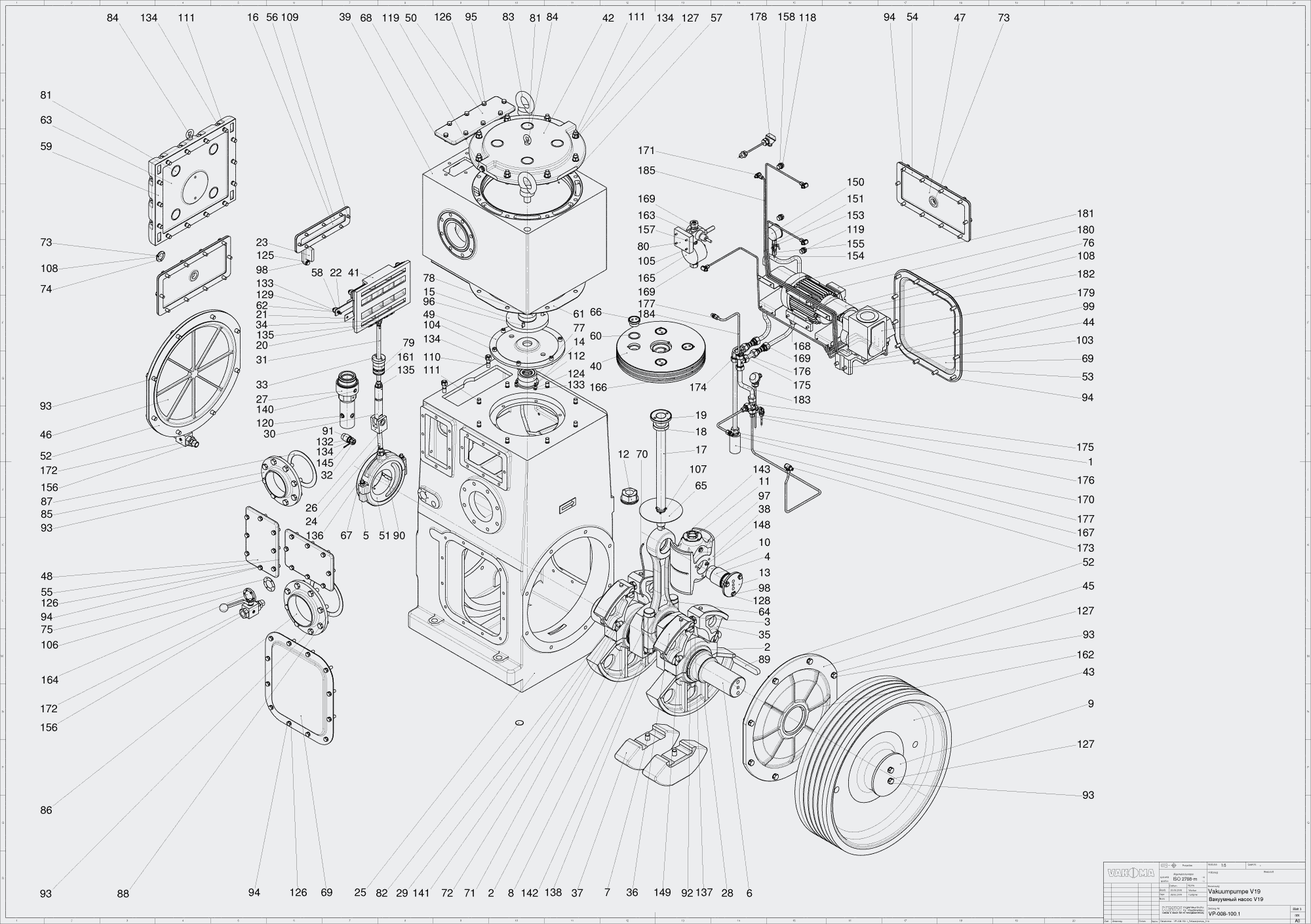

1HS 1KV 225/400 РазрезСкачать pdf-файл

	Позиции	Наименование
	1	Ölmeßstab
	2	Schalenpaar
	3	Schalenpaar
	4	Pleuelbuchse
	5	Exzenterbügel
	6	Kurbelwelle
	7	Dehnschraube
	8	Pleulschraube
	9	Endscheibe
	10	Kreuzkopfbolzen
	11	Einstellmutter
	12	Gegenmutter
	13	Druckscheibe
	14	Brille
	15	Stopfbuchsflansch
	16	Deckel
	17	Kolbenstange
	18	Druckring
	19	Kolbenmutter
	20	Schieberbrücke
	21	Ventilplatte
	22	Führungsbolzen
	23	Gleitstück
	24	Exzenterstange
	25	Kurbelgehäuse
	26	Exzenterstangenkopf
	27	Führungsstück
	28	Lagerunterteil
	29	Lagerdeckel
	30	Führungsplunger
	31	Schieberstange unten
	32	Bolzen
	33	Stopfbuchsverschraubung
	34	Schiebemutter
	35	Segment
	36	Segment
	37	Gegengewicht
	38	Kreuzkopf
	39	Zylinder
	40	unterer Kolben
	41	Schieber
	42	hinterer Zylinderdeckel
	43	Antriebsscheibe
	44	Konsole
	45	Deckel
	46	Deckel
	47	Deckel
	48	Deckel
	49	Aufnahme
	50	Deckel
	51	Exzenterstein
	52	Dichtung
	53	Dichtung
	54	Dichtung
	55	Dichtung
	56	Dichtung
	57	Dichtung
	58	Ventilfeder
	59	Dichtung
	60	Dichtung
	61	Dichtung
	62	Schieberfänger
	63	Schieberkastendeckel
	64	Pleulstange
	65	Abspitzblech
	66	Kernstopfen
	67	Abspitzblech
	68	Dichtung
	69	Deckel
	70	Ölrohr
	71	Bolzen
	72	Halteblech
	73	Deckel
	74	Dichtung
	75	Dichtung
	76	Schutzblech
	77	Ölabstreifichtung
	78	Kolbenstangendichtung
	79	Kolbenstangendichtung
	80	Blech
	81	Verschlußscheibe
	82	Verschlußscheibe
	83	Ringschraube
	84	Ringschraube
	85	Flansch
	86	Flansch
	87	Flachdichtung
	88	Flachdichtung
	89	Passfeder A
	90	Passfeder A
	91	Buchse
	92	Sechskantschraube
	93	Sechskantschraube
	94	Sechskantschraube
	95	Sechskantschraube
	96	Sechskantschraube
	97	Sechskantschraube
	98	Sechskantschraube
	99	Sechskantschraube
	100	Sechskantschraube
	101	Sechskantschraube
	102	Zylinderschraube
	103	Zylinderschraube
	104	Zylinderschraube
	105	Zylinderschraube
	106	Zylinderschraube
	107	Zylinderschraube
	108	Zylinderschraube
	109	Senkschraube
	110	Stiftschraube
	111	Stiftschraube
	112	Stiftschraube
	113	Gewindestift
	114	Gewindestift
	115	Gewindestift
	116	Gewindestift
	117	Verschlussschraube
	118	Verschlussschraube
	119	Verschlussschraube
	120	Verschlussschraube
	121	Verschlußschraube
	122	Verschlußschraube
	123	Verschlußschraube
	124	NORD-LOCK Sicherung
	125	NORD-LOCK Sicherung
	126	NORD-LOCK Sicherung
	127	NORD-LOCK Sicherung
	128	Scheibe mit Lappen
	129	Scheibe mit Lappen
	130	Scheibe mit Außennase
	131	Scheibe mit Außennase
	132	Scheibe
	133	Sechskantmutter
	134	Sechskantmutter
	135	Sechskantmutter
	136	Sechskantmutter
	137	Sechskantmutter schmal
	138	Kronenmutter
	139	Kronenmutter
	140	Hohlschraube
	141	Halbrundkerbnagel
	142	Splint
	143	Splint
	144	Zylinderkerbstift
	145	Zylinderkerbstift
	146	Zylinderkerbstift
	147	Zylinderkerbstift
	148	Zylinderkerbstift
	149	Zylinderstift
	150	Druckmessgerät
	151	Spannmuffe
	152	Dichtring
	153	Hahn
	154	Nippel
	155	Überwurfmutter
	156	Doppelnippel
	157	Doppelnippel
	158	Dichtring
	159	Dichtring
	160	Dichtring
	161	Dichtring
	162	Radial-Wellendichtring
	163	Zahnradpumpe
	164	Ölstandsauge
	165	Micro-S-Filter
	166	Rechteckring
	167	Fußventil
	168	Rückschlagventil
	169	Gerader Einschraubstutzen
	170	Gerader Einschraubstutzen
	171	Niederdruck-Schwenkberschraubung
	172	2/2 Wege BSPP Kugelhahn
	173	Niederdruck-Schwenkverschraubung
	174	Winkel-Verschraubung
	175	T-Stutzen
	176	Konus-Reduzieranschluss
	177	Gerader Einschraubstutzen
	178	Widerstandsthermometer Anschlusskopf
	179	Standardölschmierpumpe
	180	Drehstrommotor
	181	ROTEX-Kupplung
	182	ROTEX-Kupplung
	183	Rohr
	184	Rohr
	185	Rohr
	190	Buchse
	191	Buchse
