Запасные детали - Вакуумные насосы V25 - 1HL 1KV 125/300

Перечень запасных деталей

Отметьте, пожалуйста, желаемые запасные детали.

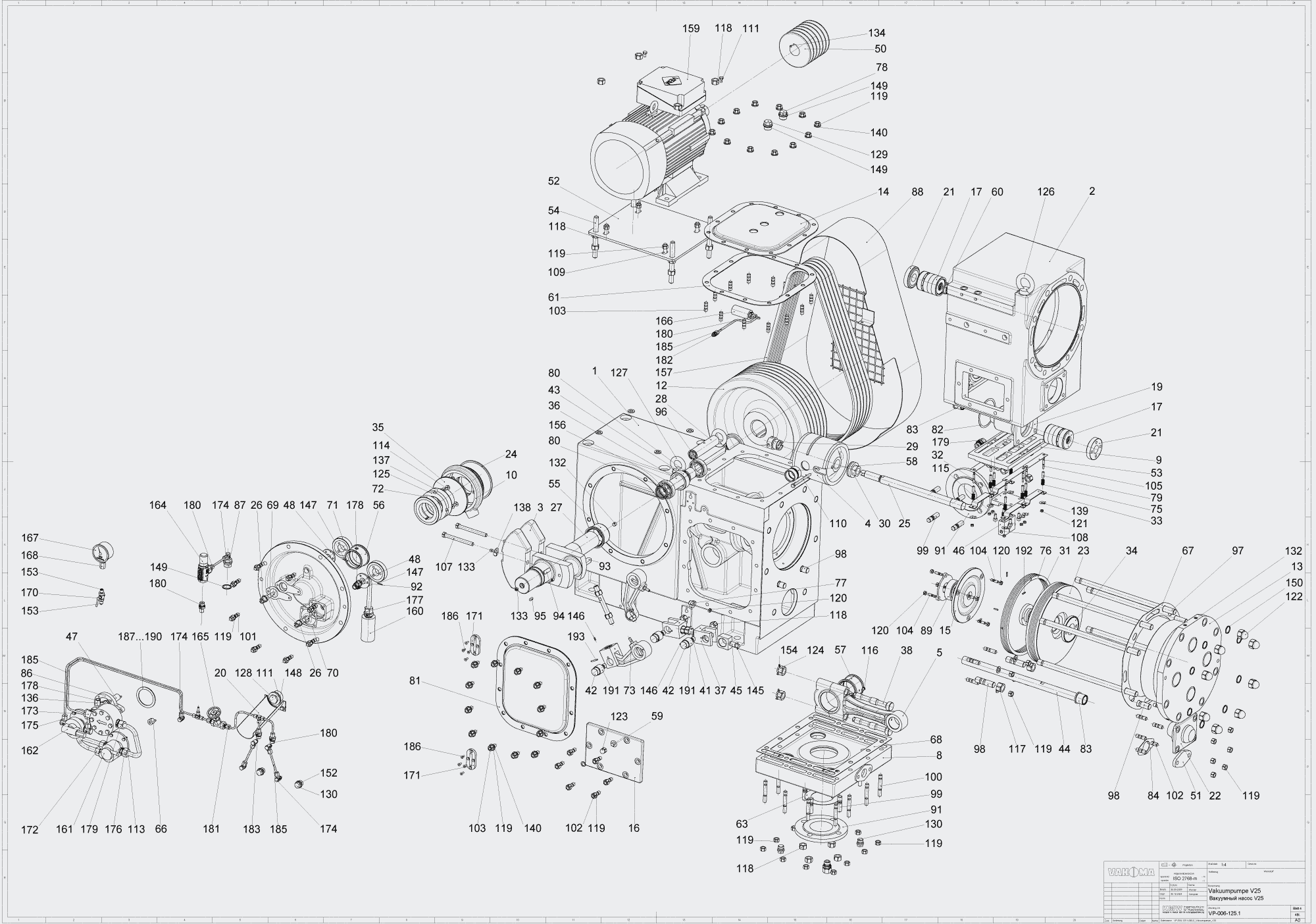

1HL 1KV 125/300 РазрезСкачать pdf-файл

	Позиции	Наименование
	1	Kurbelgehäuse
	2	Ölabfluß
	3	Deckel (oben), vollst.
	4	Deckel, vorn
	5	Motorkonsol
	6	Dichtung (Deckel)
	7	Buchse (Gehäuse)
	8	Zuganker
	9	Stehbolzen
	10	Ölstandanzeiger
	11	Verschlußschraube
	12	Stiftschraube 9)
	13	Stiftschraube
	14	Stiftschraube
	15	Stiftschraube
	16	Sechskantschraube
	17	Verschlußschraube
	18	Verschlußschraube
	19	Verschlußschraube
	20	Ringschraube
	21	Dichtung (Ölabfluß)
	22	Rillenkugellager
	27	Sechskantmutter 9)
	28	Sechskantmutter
	29	Sechskantmutter
	30	Sechskantmutter
	31	Hutmutter
	33	Dichtring
	34	Dichtring
	35	Dichtring
	36	Dichtring
	37	Wellendichtring
	42	Lagerdeckel
	43	Buchse (deckelseitig)
	44	Dichtung, Lagerdeckel
	45	Buchse
	46	6kt-Schraube mit Zapfen 9)
	52	Kurbelwelle
	53	Gegengewicht
	54	Zahnkranz
	55	Radhalter
	56	Nutmutter
	57	Sechskantschraube
	58	Sechskantschraube
	59	Gewindestift 9)
	60	Gewindestift 9)
	61	Paßfeder
	62	Paßfeder
	63	Paßfeder
	64	Sicherungsblech
	65	Sicherungsblech
	66	Sicherungsblech
	67	Paßscheibe
	68	Paßscheibe
	69	Paßscheibe
	70	Paßscheibe
	71	Paßscheibe
	77	Pleuelstange 1)
	78	Pleuelschraube
	79	Ölrohr
	80	Pleuellager 1)
	81	Pleuelbuchse 1)
	82	Kronenmutter
	83	Splint
	84	Zylinderschraube
	90	Kreuzkopf 2)
	91	Kreuzkopfbolzen 2)
	92	Einstellmutter
	93	Gegenmutter
	94	Sicherungsblech
	95	Sicherungsring
	96	Sechskantschraube
	100	Aufnahme
	101	Brille
	102	Ölabstreifdichtung
	103	Stiftschraube
	104	Sechskantmutter
	108	Zylinder 1
	109	Deckel
	110	Führungsbolzen 9)
	111	Stopfbuchsverschraubung
	112	Dichtung, Zylinder 1
	113	Dichtung, Deckel-Zylinder 1
	114	Dichtung
	115	Kolbenstangendichtung
	116	Buchse
	117	Verschlußschraube
	118	Verschraubung 9)
	119	Dichtring
	120	Dichtring 9)
	121	Dichtring
	122	Vorschweißflansch
	123	Stiftschraube 9)
	124	Stiftschraube
	125	Stiftschraube
	126	Stiftschraube
	127	Sechskantmutter 9)
	128	Sechskantmutter
	129	Sechskantmutter
	130	Hutmutter
	132	Dichtring
	140	Zylinderdeckel
	141	Dichtung, Zylinderdeckel
	142	Verschlußscheibe
	143	Gewindestift 9)
	144	Sechskantschraube 9)
	153	Dichtungsstück
	154	Dichtung, Dichtungsstück
	155	Buchse
	156	Führungsstück
	157	Kolbenstange (einstufig) 3)
	158	Kolben, Stufe 1
	159	Kolbenmutter, Stufe 1
	160	Schrumpfring 3)
	161	Rechteckring
	162	Zylinderkerbstift
	170	Schieber
	171	Kupplungsstück
	172	Ventilplatte
	173	Fänger
	174	Führungsrohr
	175	Ventilfeder
	176	Sechskantmutter
	177	Stiftschraube
	178	Sicherungsblech
	179	Zylinderschraube mit
	180	Federring
	184	Schieberkastendeckel
	185	Blindflansch
	186	Dichtung, Schieberkasten-
	187	Dichtung
	188	Stiftschraube
	189	Sechskantschraube
	194	Exzenterbügel 4)
	195	Exzenterstein 4)
	196	Bordscheibe
	197	Senkschraube
	198	Exzenterstange
	199	Steuerhebel
	200	Steuerwelle
	201	Verbindungsstange
	202	Exzenterstangenkopf
	203	Bolzen
	204	Zwischenring
	205	Sechskantschraube
	206	Keilbolzen
	207	Zylinderkerbstift
	208	Buchse
	209	Schieberstange
	210	Schieberstangenkopf
	211	Mitnehmer
	212	Druckfeder
	213	Sechskantschraube
	214	Zylinderkerbstift
	220	Kupplung
	221	Zahnradaufnahme
	222	Übergangsstück
	223	Dichtung, Zahnradpumpe
	224	Zahnrad
	225	Schmierwelle
	226	Zahnradpumpe
	227	Micro-S-Filter
	228	Manometer
	229	Drosselschraube
	230	Verschraubung
	231	Verschraubung
	232	Verschraubung
	233	Ansaugsieb, vollst. 9)
	234	Hohlschraube
	235	Ringstück
	236	Dichtung
	237	Dichtring
	238	Dichtscheibe
	239	Sechskantschraube
	240	Rohr
	241	Sicherungsblech
	242	Sechskantschraube
	243	Zylinderkerbstift
	244	Zylinderkerbstift
	245	Verschlußschraube 9)
	246	Führungsbuchse
	247	Schmierpumpe
	248	Dichtung, Schmierpumpe
	249	Rohr
	250	Tropfenanzeiger
	251	Verschraubung 9)
	252	Hohlschraube
	253	Ringstück
	254	Rundring
	255	Dichtring
	256	Scheibe
	260	Keilriemenschutz, vollst.
	261	Antriebsscheibe
	262	Motorscheibe
	263	Keilriemensatz
	266	Zylinderschraube
	267	Zylinderblechschraube 9)
	268	Gewindestift 9)
	269	Sicherungsblech
	270	Elektromotor 5)
	271	Stern-Dreieck-Starter 5/9)
	272	Stopfbuchsverschraubung 5)
	273	Sechskantschraube 5)
	274	Sechskantmutter 5)
	275	Scheibe 5)
	279	Elektromotor 6)
	280	Stern-Dreieck-Starter 6/9)
	281	Stopfbuchsverschraubung 9)
	282	Sechskantschraube 6)
	283	Sechskantmutter 6)
	284	Scheibe 6)
	288	Elektromotor 7)
	289	Selbstschalter 7/9)
	290	Sechskantschraube 7)
	291	Sechskantmutter 7)
	292	Scheibe 7)
	296	Elektromotor 8)
	297	Selbstschalter 8/9)
	298	Sechskantschraube 8)
	299	Sechskantmutter 8)
	300	Scheibe 8)
	301	deckel
	302	Innensechskant
