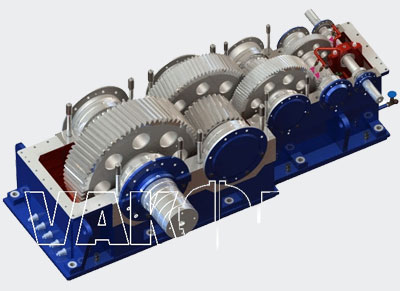

Редуктор для вращающихся трубчатых печей типа DD3200
| Оригинальный производитель | GDW |
| Назначение | Для вращающейся трубчатой печи 4,0 x 110 м |
| Номинальная мощность / мощность двигателя | 170 кВт |
| Коэффициент расчета / коэффициент режима эксплуатации | 1,6 (расчет без нормированного метода) |
| Число оборотов привода | 975 об/мин |
| Передаточное число | 177,5 |
| Применяемая опора | Подшипники скольжения |
| Масса редуктора | (без двигателя) 39000 кг |
| Возможность ремонта оригинального редуктора | Большие затраты, термообработка зубчатых колес, необходимость изменения конструкции. Существующие ступени передачи не рассчитаны на продолжительную работу при повышенной мощности (т. е. не соответствуют критериям долговременной прочности). |
Вариант замены редуктором типа VAKOMA® 320V-4N
| Номинальная мощность | 250 кВт |
| Коэффициент режима эксплуатации | 2,0 (расчет в соответствии с нормой DIN 3990 часть 11) |
| Число оборотов привода | 980 об/мин |
| Передаточное число | 177,5 |
| Применяемая опора | Подшипники качения |
| Масса | ок. 23000 кг |
Варианты приводов для повышенных чисел оборотов печи смогут быть разработаны по запросу.
Указание
Старый редуктор заменяется высокопроизводительным редуктором, снабженным ступенями передачи, рассчитанными на продолжительную работу с соответствующими критериями долговременной прочности. Подшипники качения рассчитаны на > 60000 ч (ок. 8 лет). Требуется согласование по привязке к фундаменту и по защите зубчатого венца.
 |
Тип DD3200 - оригинальный чертежСкачать pdf-файл |
 |
Тип VAKOMA® 320V-4N - габаритный чертежСкачать pdf-файл |
