Редуктор для мельниц типа D3500/67
| Оригинальный производитель | GDW, SKET |
| Назначение | Мельницы 2,6 x 13 м, замена редуктора типа Sunderland. Редукторы со следующими ступенями передачи: 3677.21 и 3677.22 (800 кВт), 3677.94 (1000 кВт) |
| Номинальная мощность / мощность двигателя | 800 кВт (пиковая мощность 1600 кВт) |
| Коэффициент расчета / коэффициент режима эксплуатации | 1,6 - 2,0 на основе предложений и способов расчета 1955 г. (отсутствие норм DIN и TGL) |
| Число оборотов привода | 750 об/мин |
| Передаточное число | 36,874285 |
| Применяемая опора | Подшипники скольжения |
| Масса редуктора | ок. 50000 кг |
| Возможность ремонта оригинального редуктора | Новые ступени передачи в модифицированном исполнении, сварные цилиндрические колеса. Замена подшипников скольжения. |
Замена трехступенчатым редуктором с подшипниками качения: Редуктор типа DD3500/84 – W
| Мощность | 1000 кВт (пиковая мощность 2000 кВт) |
| Коэффициент режима эксплуатации | 2,0 (расчет в соответствии с нормами TGL 10545, 10546) |
| Число оборотов привода | 750 об/мин |
| Передаточное число | 36,5812 |
| Применяемая опора | Подшипники качения |
| Масса редуктора | ок. 46100 кг |
Замена редуктором типа VAKOMA®: Новая разработка типа 2535V-1/2
С закаленными и отшлифованными зубьями. Расчет коэффициента режима эксплуатации в соответствии с нормой DIN 3990 = 2,0.
Note:
Подшипники скольжения по чертежу 3677.93. Редуктор типа VAKOMA® для замены в настоящее время находится в фазе проектирования. Требуется изменение фундамента. Возможна поставка современного вспомогательного привода с селективной кулачковой муфтой. Для соединения с мельницей сможет быть спроектирована мембранная муфта.

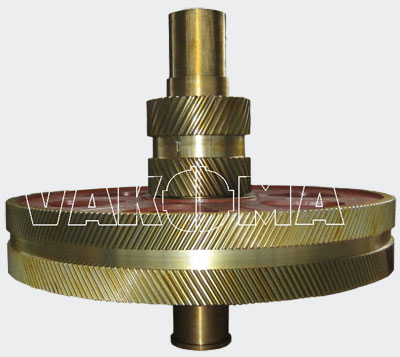

Ступени передачи типа D3500/67
| Оригинальный производитель | GDW, SKET |
| Назначение | Запасные детали для редуктора типа D3500 с шевронными зубьями, модули 9 и 14 (замена зацепления типа Sunderland). |
| Номинальная мощность / мощность двигателя | 800 кВт (пиковая мощность 1600 кВт) |
| Коэффициент расчета / коэффициент режима эксплуатации | |
| Число оборотов привода | 750 об/мин |
| Передаточное число | 36,874285 |
| Применяемая опора | Подшипники скольжения |
| Масса редуктора | ок. 54000 кг |
| Возможность ремонта оригинального редуктора | Новые ступени передачи поставляются со сварными цилиндрическими зубьями модифицированной конструкции. Цилиндрические зубья и соединительная звезда - запрессованные в горячем состоянии. Требуется двухсекционная крышка для выходного вала! |
Вариант замены
Поставка в качестве ступеней передачи для встройки в уже имеющиеся износостойкие корпусы. Рекомендуется заменить также и подшипники скольжения. Чертежи ступеней передачи: 3677.21 и 3677.22.
 |
Ступени передачи типа D3500/67Скачать pdf-файл |
Ступени передачи типа D3500/84
| Оригинальный производитель | GDW, SKET |
| Назначение | Запасные детали для редуктора типа D3500 с шевронными зубьями, модули 14 и 20 (усиленное исполнение к типу D3500/21). |
| Номинальная мощность / мощность двигателя | 1000 кВт (пиковая мощность 1800 кВт) |
| Коэффициент расчета / коэффициент режима эксплуатации | 1,6 - 1,8 на основе способов расчета 1984 г. (в соответствии с нормами TGL 10545, 10546) |
| Число оборотов привода | 750 об/мин |
| Передаточное число | 36,658726 |
| Применяемая опора | Подшипники качения |
| Масса редуктора | ок. 54000 кг |
| Возможность ремонта оригинального редуктора | Новые ступени передачи поставляются со сварными цилиндрическими зубьями модифицированной конструкции. Цилиндрические зубья и соединительная звезда - запрессованные в горячем состоянии. |
Вариант замены
Поставка в качестве ступеней передачи для встройки в уже имеющиеся износостойкие корпусы. Рекомендуется заменить также и подшипники качения.
